ذہین آن لائن چیک ویگر

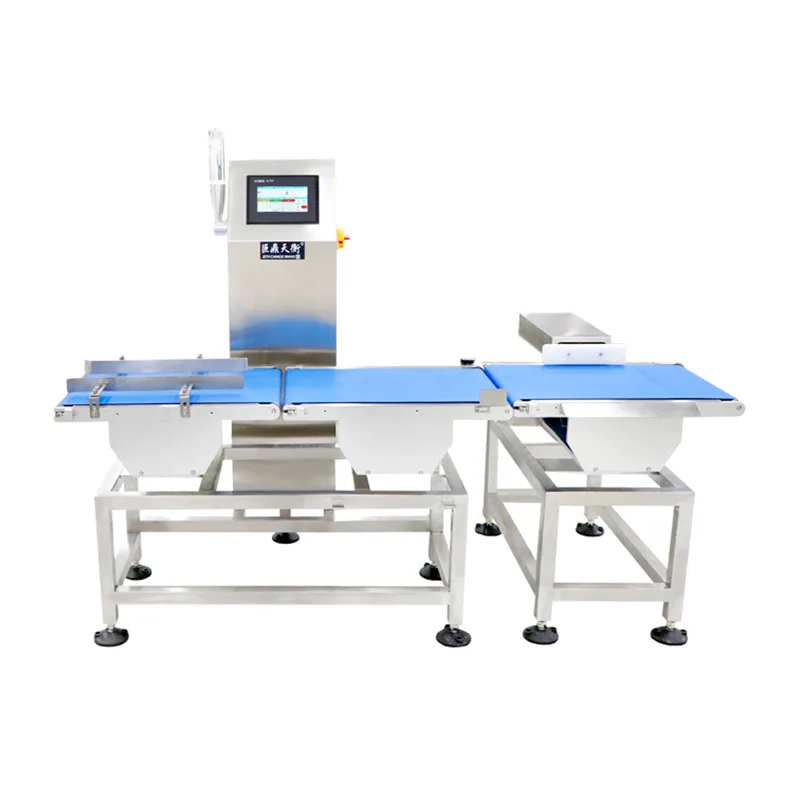

A30 Intelligent Online Checkweigher ایک تیز رفتار بیلٹ چیک وزن کا نظام ہے جسے Jiangsu Jutian Weighing Equipment Co., Ltd نے تیار کیا ہے۔ یہ ایک ایمبیڈڈ لینکس کنٹرول پلیٹ فارم پر بنایا گیا ہے اور پیداوار اور پیکیجنگ لائنوں پر مسلسل، ان موشن وزن کے معائنہ کے لیے ڈیزائن کیا گیا ہے۔ سسٹم وزن کی ریڈنگز کو حاصل کرتا ہے جب پروڈکٹس ایک لوڈ سیل انٹیگریٹڈ کنویئر سیکشن سے گزرتے ہیں، ہر ریڈنگ کا ذخیرہ شدہ پیرامیٹرز سے موازنہ کرتا ہے، اور پاس/فیل کے نتیجے کی بنیاد پر ایک قابل ترتیب آؤٹ پٹ کو متحرک کرتا ہے — یہ سب کچھ موجودہ لائن کی رفتار یا پروڈکٹ کے وقفے کو تبدیل کیے بغیر۔

ایمبیڈڈ لینکس آپریٹنگ سسٹم کا استعمال وزن سگنل پروسیسنگ، ٹچ اسکرین یوزر انٹرفیس مینجمنٹ، ڈیٹا لاگنگ اور کمیونیکیشن کے لیے حقیقی وقت میں ملٹی ٹاسکنگ ماحول فراہم کرتا ہے۔ یہ فن تعمیر نظام کو تیز رفتار معائنہ کے کاموں کو سنبھالنے کی اجازت دیتا ہے جبکہ مواصلاتی پروٹوکول، ڈیٹا فارمیٹس، اور پردیی انضمام کو اپنانے کے لیے لچک کو برقرار رکھتا ہے۔

سسٹم آرکیٹیکچر اور سگنل پروسیسنگ چین

انٹیلجنٹ آن لائن چیک ویگر چار فعال حصوں پر مشتمل ہے: انفیڈ کنویئر، وزن کنویئر، آؤٹ فیڈ کنویئر، اور لینکس پر مبنی کنٹرول یونٹ۔ سگنل چین مندرجہ ذیل کام کرتا ہے:

1. پروڈکٹ کا پتہ لگانا اور متحرک کرنا:ایک فوٹو الیکٹرک سینسر جو انفیڈ سے وزنی منتقلی پر لگا ہوا ہے آنے والی مصنوعات کے سرکردہ کنارے کا پتہ لگاتا ہے۔ سینسر سگنل کو کنٹرولر کے ڈیجیٹل ان پٹ کی طرف روٹ کیا جاتا ہے، جو پہلے سے ترتیب شدہ تاخیر اور پروڈکٹ کی لمبائی کی بنیاد پر وزن کی گرفت کی ترتیب کو شروع کرتا ہے۔

2. وزن سگنل کا حصول:وزنی کنویئر کو ڈرائیو موٹر اور ملحقہ کنویئرز سے میکانکی طور پر الگ تھلگ سٹرین گیج لوڈ سیل اسمبلی پر نصب کیا جاتا ہے۔ اینالاگ ویٹ سگنل کو کنٹرولر کے تیز رفتار ADC ماڈیول کے ذریعے بڑھایا جاتا ہے، فلٹر کیا جاتا ہے اور ڈیجیٹائز کیا جاتا ہے۔ نمونے لینے کی شرح کو مختصر مدت کے دوران متعدد ریڈنگز کو حاصل کرنے کے لیے ترتیب دیا گیا ہے تاکہ پروڈکٹ مکمل طور پر وزنی حصے پر ہو۔

3. ڈیجیٹل فلٹرنگ اور وزن کا حساب:لینکس سسٹم ڈیجیٹل فلٹرنگ الگورتھم کو نمونے کے ڈیٹا اسٹریم پر لاگو کرتا ہے، بقایا مکینیکل کمپن اور بیلٹ کے شور کی تلافی کرتا ہے۔ پیرامیٹر ڈیٹا بیس میں ذخیرہ شدہ پروڈکٹ کے ہدف وزن اور برداشت کی حدوں کے مقابلے میں ایک مستحکم وزن کی قیمت نکالی جاتی ہے اور اس کا حقیقی وقت میں موازنہ کیا جاتا ہے۔

4. فیصلہ اور آؤٹ پٹ:سسٹم موازنہ کے نتائج کی بنیاد پر پروڈکٹ کو پاس یا فیل کے طور پر درجہ بندی کرتا ہے۔ ناکام حالات کے لیے، کنفیگر ایبل آؤٹ پٹ سگنلز ایک قابل سماعت الارم، ایک بصری اشارے، کنویئر سٹاپ، یا مسترد میکانزم کو متحرک کر سکتے ہیں۔ فیصلہ پروڈکٹ کے ٹرانزٹ ٹائم کے اندر آؤٹ فیڈ سیکشن کے ذریعے عمل میں لایا جاتا ہے۔

5. ڈیٹا ریکارڈنگ:ہر معائنہ ایونٹ— بشمول ٹائم اسٹیمپ، پروڈکٹ شناخت کنندہ، ناپے گئے وزن، اور پاس/فیل اسٹیٹس— داخلی اسٹوریج میں لاگ ان ہوتا ہے اور CSV فارمیٹ میں USB ایکسپورٹ کے لیے دستیاب ہوتا ہے۔

اہم تکنیکی پیرامیٹرز

درستگی نوٹ:قابل حصول درستگی پروڈکٹ کے وزن، طول و عرض، کنویئر کی رفتار، اور ماحولیاتی استحکام پر منحصر ہے۔ وضاحتیں نمائندہ نمونوں کے ساتھ کنٹرول شدہ فیکٹری حالات میں تصدیق کی جاتی ہیں اور سائٹ پر کمیشننگ کے دوران تصدیق کی جاتی ہیں۔

Jiangsu Jutian Weighting Equipment Co., Ltd کے پاس وزنی آلات اور خودکار نظاموں میں 20 سال سے زیادہ کا تجربہ ہے۔ کمپنی کے پاس ISO9001 سرٹیفیکیشن، CE پروڈکٹ سرٹیفیکیشن، 68 قومی پیٹنٹ، اور 20 سافٹ ویئر کاپی رائٹس ہیں۔ مینوفیکچرنگ معیاری معیار کے طریقہ کار کے تحت دو سہولیات میں کی جاتی ہے، جس کی قیادت 919 R&D سنٹر کرتی ہے۔

لینکس ایمبیڈڈ سسٹم اور سافٹ ویئر کی صلاحیتیں۔

ایک ایمبیڈڈ لینکس پلیٹ فارم کا انتخاب صنعتی چیک وائنگ ایپلی کیشنز سے متعلقہ کئی فعال خصوصیات فراہم کرتا ہے۔ ریئل ٹائم کرنل وزن کے سگنل کے حصول اور فیصلہ سازی کے آؤٹ پٹ کو ڈیٹرمنسٹک ٹائمنگ کے ساتھ ہینڈل کرتا ہے، اس بات کو یقینی بناتا ہے کہ پاس/فیل سگنل پروڈکٹ کی ٹرانزٹ ونڈو کے اندر پیدا ہوتا ہے۔ ملٹی ٹاسکنگ آرکیٹیکچر ٹچ اسکرین یوزر انٹرفیس، ڈیٹا لاگنگ، اور نیٹ ورک کمیونیکیشن کو معائنے کے چکر میں رکاوٹ کے بغیر بیک وقت کام کرنے کی اجازت دیتا ہے۔

یوزر انٹرفیس چینی اور انگریزی دونوں زبانوں کے ڈسپلے کو سپورٹ کرتا ہے، پیرامیٹر کنفیگریشن کے ساتھ ساختی مینو پیجز کے ذریعے قابل رسائی ہے۔ کثیر سطحی صارف کی اجازتیں اہم ترتیبات کو محدود کرتی ہیں — جیسے رواداری کی حدود اور انشانکن پیرامیٹرز — مجاز اہلکاروں تک۔ سافٹ ویئر اپ ڈیٹس کو USB یا نیٹ ورک کنکشن کے ذریعے لاگو کیا جا سکتا ہے، جس سے ہارڈ ویئر میں ترمیم کے بغیر فیلڈ اپ گریڈ کی اجازت دی جا سکتی ہے۔

سسٹم کا کمیونیکیشن اسٹیک معیاری سیریل اور ایتھرنیٹ پروٹوکول کو سپورٹ کرتا ہے۔ ڈیٹا آؤٹ پٹ فارمیٹ، ٹرانسمیشن وقفہ، اور ہینڈ شیک کا طریقہ میزبان سسٹمز جیسے MES، SCADA، یا پلانٹ ڈیٹا اکٹھا کرنے والے سرورز کی ضروریات کو پورا کرنے کے لیے قابل ترتیب ہیں۔ ایپلی کیشنز کے لیے جن کو مسترد میکانزم کے ساتھ انضمام کی ضرورت ہوتی ہے، I/O آؤٹ پٹ کو نیومیٹک والوز، ریلے، یا اشارے کے ڈھیر چلانے کے لیے ترتیب دیا جا سکتا ہے۔

عام معائنہ کے منظرنامے۔

FAQ (اکثر پوچھے گئے سوالات)

ایمبیڈڈ لینکس سسٹم معیاری مائیکرو کنٹرولر پر کیا فائدہ فراہم کرتا ہے؟
لینکس پلیٹ فارم ملٹی ٹاسکنگ کی صلاحیت اور معیاری سافٹ ویئر ماحول پیش کرتا ہے۔ یہ معائنہ کے معمولات، ٹچ اسکرین ڈسپلے اپ ڈیٹس، ڈیٹا لاگنگ، اور وقت کے تنازعات کے بغیر نیٹ ورک کمیونیکیشن کے بیک وقت آپریشن کو قابل بناتا ہے۔ یہ پروٹوکول کی تخصیص کو بھی آسان بناتا ہے اور پلانٹ آئی ٹی سسٹمز کے ساتھ انضمام کے لیے معیاری نیٹ ورکنگ ٹولز کی حمایت کرتا ہے۔

چیک ویگر کیلیبریشن کیسے کی جاتی ہے، اور کتنی بار ری کیلیبریشن کی ضرورت ہوتی ہے؟
ٹچ اسکرین پر گائیڈڈ سنگل پوائنٹ روٹین کے ذریعے تصدیق شدہ ٹیسٹ وزن کا استعمال کرتے ہوئے کیلیبریشن کی جاتی ہے۔ ری کیلیبریشن فریکوئنسی آپریٹنگ ماحول اور سہولت کے معیار کے نظام پر منحصر ہے — روزانہ یا فی شفٹ تصدیق ریگولیٹڈ صنعتوں میں عام ہے۔ نظام انشانکن کو بے ترکیبی کے مکمل کرنے کی اجازت دیتا ہے۔

کیا سسٹم ہمارے موجودہ MES یا ڈیٹا بیس سرور کے ساتھ بات چیت کر سکتا ہے؟
معیاری ایتھرنیٹ انٹرفیس TCP/IP کمیونیکیشن کو سپورٹ کرتا ہے۔ ڈیٹا فارمیٹ اور ٹرانسمیشن پروٹوکول کو کمیشننگ کے دوران وصول کرنے والے نظام کی ضروریات کو پورا کرنے کے لیے ڈھال لیا جا سکتا ہے۔ غیر معیاری انضمام کے لیے، انجینئرنگ ٹیم پروٹوکول دستاویزات فراہم کر سکتی ہے یا اس کے مطابق ڈیٹا آؤٹ پٹ کو ترتیب دے سکتی ہے۔

کیا چیک ویگر کے زیادہ سے زیادہ تھرو پٹ کا تعین کرتا ہے؟
تھرو پٹ کا تعین پروڈکٹ کی لمبائی، کنویئر کی رفتار، اور وزن کے سگنل کو مستحکم کرنے کے لیے درکار کم از کم وقت سے کیا جاتا ہے۔ لمبے پروڈکٹس یا زیادہ درستگی کے تقاضوں کے لیے عام طور پر سست رفتار یا بڑے وزنی حصوں کی ضرورت ہوتی ہے۔ گاہک کے پروڈکٹ کے نمونوں اور رفتار کی توقعات کی بنیاد پر انجینئرنگ کے جائزے کے دوران تھرو پٹ تخمینے فراہم کیے جاتے ہیں۔

مسترد میکانزم کو چیک ویگر کے ساتھ کیسے مربوط کیا جاتا ہے؟
کنٹرولر ڈیجیٹل I/O آؤٹ پٹ فراہم کرتا ہے جو نیومیٹک پشرز، ایئر بلاسٹ نوزلز، یا ڈائیورٹر گیٹس کو چلانے کے لیے ترتیب دیا جا سکتا ہے۔ آؤٹ پٹ ٹائمنگ کو ٹریک شدہ پروڈکٹ پوزیشن کے ساتھ ہم آہنگ کیا جاتا ہے۔ مخصوص طریقہ کار اور اس کے انضمام کی وضاحت پروڈکٹ کی خصوصیات اور لائن لے آؤٹ کی بنیاد پر سسٹم کنفیگریشن کے دوران کی جاتی ہے۔
