اعلی صحت سے متعلق جانچ پڑتال کرنے والا

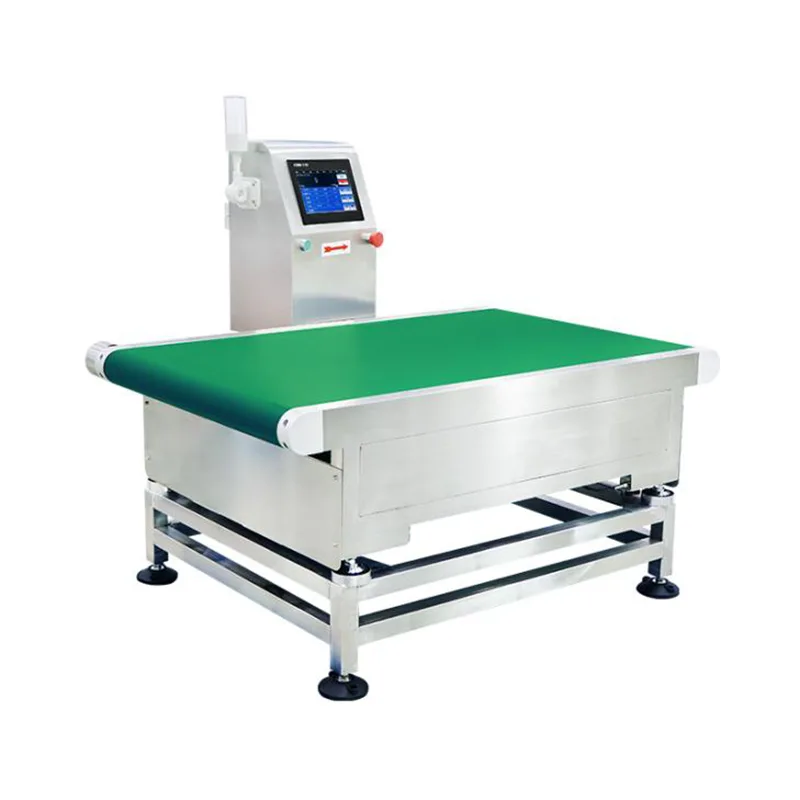

ہائی پریزیشن چیک ویگر (ماڈل JDT-CZ-A30-30K/100K) ایک ان لائن ڈائنامک وزنی نظام ہے جو جیانگ سو جوٹیان وزنی سازوسامان کمپنی، لمیٹڈ کے ذریعے تیار کیا گیا ہے۔ یہ درمیانے سے بڑے پیکڈ مصنوعات کو ہینڈل کرنے والی پروڈکشن لائنوں کے لیے ڈیزائن کیا گیا ہے — جیسے کہ بلک، ملٹی بیگز، ملٹی بیگز، بڑے صنعتی بیگز، ملٹی بیگز، اور کارپاس۔ پیلیٹائزنگ یا ڈسپیچ سے پہلے تصدیق اور مکمل جانچ کی ضرورت ہے۔

یہ نظام وزن کی ریڈنگ کو حاصل کرتا ہے جب مصنوعات وزن کنویئر کے اوپر سے گزرتی ہیں، ہر پیمائش کا پہلے سے طے شدہ ہدف اور رواداری کی قدروں سے موازنہ کرتا ہے، اور پاس یا فیل کا فیصلہ تیار کرتا ہے۔ فیل کنڈیشنز کے لیے، کنویئر رک جاتا ہے یا الارم آؤٹ پٹ شروع ہوتا ہے، کنفیگرڈ آپریشن موڈ پر منحصر ہے۔ آلات کا مقصد خودکار پیکیجنگ لائنوں، اینڈ آف لائن انسپکشن اسٹیشنوں، اور آؤٹ باؤنڈ لاجسٹکس تصدیقی پوائنٹس میں انضمام کے لیے ہے۔

تکنیکی وضاحتیں

درستگی نوٹ:پتہ لگانے کی درستگی کا انحصار ماپا پروڈکٹ کے وزن، طول و عرض، پہنچانے کے استحکام اور ماحولیاتی حالات پر ہوتا ہے۔ بیان کردہ درستگی کے اعداد و شمار نمائندہ مصنوعات کے نمونوں کے ساتھ کنٹرول شدہ فیکٹری ٹیسٹنگ کے تحت حاصل کیے جا سکتے ہیں۔ آن سائٹ کمیشننگ پیداواری حالات کے تحت حقیقی کارکردگی کو قائم کرتی ہے۔

Jiangsu Jutian Weighting Equipment Co., Ltd. کے پاس ISO9001 کوالٹی مینجمنٹ سرٹیفیکیشن اور CE پروڈکٹ سرٹیفیکیشن ہے۔ وزن سازی کے 20 سال سے زیادہ کے تجربے کے ساتھ، کمپنی نے اپنے 919 R&D سینٹر کے ذریعے 68 قومی پیٹنٹ اور 20 سافٹ ویئر کاپی رائٹس جمع کیے ہیں۔ مینوفیکچرنگ دو پیداواری سہولیات میں معیاری کوالٹی کنٹرول کے طریقہ کار کے تحت کی جاتی ہے جس میں مواد کی جانچ، اسمبلی، کیلیبریشن، اور حتمی جانچ شامل ہوتی ہے۔ غیر معیاری حسب ضرورت — بشمول کنویئر کے طول و عرض، فریم مواد، مواصلاتی انٹرفیس، اور سافٹ ویئر کی فعالیت — پروجیکٹ کی ضروریات کی بنیاد پر تعاون یافتہ ہے۔

وزنی سیکشن مکینیکل ڈیزائن اور لوڈ ہینڈلنگ

وزن کنویئر کے حصے کو متحرک ٹرانزٹ میں 100 کلوگرام تک وزنی مصنوعات کو ایڈجسٹ کرنے کے لیے انجنیئر کیا گیا ہے۔ لوڈ سیل اسمبلی کو مناسب حفاظتی مارجن کے ساتھ درجہ بندی کی گنجائش کے لیے مخصوص کیا گیا ہے تاکہ اوورلوڈ کے مختصر حالات کو ہینڈل کیا جا سکے جو اس وقت ہو سکتی ہے جب مصنوعات کو کنویئر پر رکھا یا منتقل کیا جاتا ہے۔ کنویئر فریم اعلی طاقت کاربن سٹیل یا اختیاری سٹینلیس سٹیل کا استعمال کرتا ہے، جس میں لوڈ سیل بڑھتے ہوئے پوائنٹس پر ساختی کمک ہوتی ہے۔

جھٹکے کو جذب کرنے والے بڑھتے ہوئے عناصر کو وزنی پلیٹ فارم اور سپورٹ فریم کے درمیان رکھا جاتا ہے تاکہ پروڈکٹس وزنی زون میں داخل ہونے پر منتقل ہونے والے مکینیکل اثرات کو کم کر سکیں۔ یہ مکینیکل تنہائی دو کام کرتی ہے: یہ بوجھ کے خلیوں کو عارضی اوورلوڈ اسپائکس سے بچاتا ہے، اور یہ پڑھنے کے پکڑے جانے سے پہلے وزن کے سگنل کو مستحکم کرنے کے لیے درکار وقت کو کم کرتا ہے۔ بیلٹ ڈرائیو موٹر کو میکانکی طور پر وزن والے حصے سے الگ کیا جاتا ہے تاکہ موٹر وائبریشن کو لوڈ سیل سگنل میں جوڑنے سے روکا جا سکے۔

ڈیٹا ریکارڈنگ اور کوالٹی ٹریس ایبلٹی

ہر معائنہ سائیکل ایک ڈیٹا ریکارڈ تیار کرتا ہے جس میں ٹائم اسٹیمپ، پیمائش شدہ وزن، ہدف کا وزن، برداشت کی حد، اور پاس/فیل کا نتیجہ شامل ہوتا ہے۔ کنٹرولر ان ریکارڈز کو اندرونی طور پر اسٹور کرتا ہے، اور ڈیٹا کو USB کے ذریعے پیداوار کے تجزیہ، معیار کی رپورٹنگ، یا بیچ دستاویزات کے لیے CSV فارمیٹ میں برآمد کیا جا سکتا ہے۔ نیٹ ورک کنیکٹیویٹی والی لائنوں کے لیے، وزن کا ڈیٹا قابل ترتیب مواصلاتی انٹرفیس کے ذریعے میزبان سسٹم میں منتقل کیا جا سکتا ہے۔

سسٹم ہر پروڈکٹ کے لیے پہلے سے سیٹ اوپری اور نچلے وزن کی حد کو سپورٹ کرتا ہے۔ جب ایک ناپا وزن کنفیگرڈ رینج سے باہر آتا ہے، تو کنٹرولر الارم آؤٹ پٹ کو متحرک کرتا ہے اور آؤٹ فیڈ کنویئر کو روکتا ہے تاکہ غیر موافق آئٹم کو نیچے کی طرف بڑھنے سے روکا جا سکے۔ کنویئر اس وقت تک رکا رہتا ہے جب تک کہ آپریٹر جھنڈے والی چیز کو ہٹا نہیں دیتا اور الارم کو تسلیم نہیں کرتا، جس سے پیداوار کے بہاؤ میں ایک دستاویزی معیار کا گیٹ بن جاتا ہے۔

فریم مواد کے اختیارات اور ماحولیاتی موافقت

معیاری فریم اینٹی سنکنرن سطح کے علاج کے ساتھ اعلی طاقت کاربن اسٹیل سے بنایا گیا ہے۔ دھونے کی ضروریات، نمی کی نمائش، یا سنکنرن ماحول کے ساتھ سہولیات کے لیے، ایک سٹینلیس سٹیل کے فریم کی وضاحت کی جا سکتی ہے۔ ایسے ماحول کے لیے جہاں آتش گیر مواد موجود ہیں، دھماکہ پروف کنفیگریشنز (Ex d IIB T4 Ga درجہ بندی) دستیاب ہیں، جس میں کنٹرولر اور برقی انکلوژرز متعلقہ تحفظ کے معیارات کو پورا کرنے کے لیے ڈیزائن کیے گئے ہیں۔ سامان معیاری صنعتی ماحول میں قابل اعتماد طریقے سے کام کرنے کے لیے ڈیزائن کیا گیا ہے۔ تنصیب کو مضبوط برقی مقناطیسی مداخلت، گاڑھا ہوا نمی، یا ضرورت سے زیادہ فرش کمپن والے علاقوں سے بچنا چاہیے۔

عام معائنہ کے کام

FAQ (اکثر پوچھے گئے سوالات)

وزن کی غیر مساوی تقسیم یا غیر مستحکم بنیادوں والی مصنوعات کو چیک ویگر کیسے ہینڈل کرتا ہے؟
وزن کی غیر مساوی تقسیم کے ساتھ پروڈکٹس پیمائش کی تبدیلی کو ظاہر کر سکتے ہیں اگر کنویئر ٹرانزٹ کے دوران کشش ثقل کا مرکز بدل جاتا ہے۔ جھٹکا جذب کرنے والا بڑھتا ہوا اور وزنی حصے کی مکینیکل تنہائی لوڈ شفٹ کے اثر کو کم کرنے میں مدد کرتی ہے۔ لچکدار یا غیر مستحکم اڈوں والی مصنوعات کے لیے، بیلٹ پر مصنوعات کو مرکز کرنے کے لیے گائیڈ ریل نصب کیے جا سکتے ہیں۔ انجینئرنگ کے جائزے کے دوران پروڈکٹ کے نمونوں کا عام طور پر جائزہ لیا جاتا ہے تاکہ یہ معلوم کیا جا سکے کہ آیا اضافی فکسچرنگ کی ضرورت ہے۔

فیل پروڈکٹس کے لیے کنویئر کو روکنے کے مقابلے میں مسترد میکانزم کو استعمال کرنے میں کیا فرق ہے؟
معیاری آپریشن موڈ آؤٹ فیڈ کنویئر کو روکتا ہے جب کسی غیر موافق شے کا پتہ چل جاتا ہے۔ آپریٹر جھنڈے والے آئٹم کو ہٹاتا ہے اور لائن کو دوبارہ شروع کرتا ہے۔ یہ اعتدال پسند تھرو پٹ لائنوں کے لیے موزوں ہے جہاں آپریٹر کی مداخلت عملی ہے۔ تیز رفتار لائنوں یا خودکار رد کرنے کے لیے، نیومیٹک پشر یا ڈائیورٹر کو حسب ضرورت آپشن کے طور پر مربوط کیا جا سکتا ہے۔

کیا چیک ویگر کو انک جیٹ کوڈر یا لیبل پرنٹر کے ساتھ ضم کیا جا سکتا ہے؟
جی ہاں کنٹرولر بیرونی کوڈنگ یا پرنٹنگ ڈیوائس کو متحرک کرنے کے لیے پروڈکٹ پوزیشن کے ساتھ مطابقت پذیر سگنل آؤٹ پٹ کر سکتا ہے۔ یہ وزن کے ڈیٹا، بیچ کوڈز، یا ٹائم اسٹیمپ کو وزن کرنے کے بعد پروڈکٹ پر لاگو کرنے کی اجازت دیتا ہے۔ کنفیگریشن کی تفصیلات—بشمول مواصلاتی پروٹوکول، سگنل ٹائمنگ، اور ڈیٹا فارمیٹ—سسٹم سیٹ اپ کے دوران بیان کیا جاتا ہے۔

30-100 کلوگرام رینج کے لیے کونسا انشانکن طریقہ کار استعمال کیا جاتا ہے؟
درجہ بندی کی گنجائش کے مطابق تصدیق شدہ ٹیسٹ وزن کا استعمال کرتے ہوئے انشانکن انجام دیا جاتا ہے۔ ٹچ اسکرین انٹرفیس گائیڈڈ کیلیبریشن روٹین فراہم کرتا ہے۔ 100 کلوگرام تک کی صلاحیتوں کے لیے، لکیری کو یقینی بنانے کے لیے رینج میں متعدد کیلیبریشن پوائنٹس کی سفارش کی جاتی ہے۔ انشانکن کے طریقہ کار کو سائٹ پر موجود اہلکار معمول کے معیار کی جانچ کے حصے کے طور پر دہرایا جا سکتا ہے۔

کیا کیمیکل انڈسٹری ایپلی کیشنز کے لیے دھماکہ پروف کنفیگریشن دستیاب ہے؟
Ex d IIB T4 Ga ریٹیڈ ایک دھماکہ پروف کنفیگریشن دستیاب ہے۔ یہ الیکٹریکل انکلوژرز، کنٹرولر ہاؤسنگ اور وائرنگ پر لاگو ہوتا ہے۔ آرڈر کرنے کے وقت مخصوص کنفیگریشن کی وضاحت ہونی چاہیے، کیونکہ یہ اجزاء کے انتخاب اور سرٹیفیکیشن دستاویزات کو متاثر کرتی ہے۔ لوڈ سیل اور کنویئر اسمبلی کے معیاری مکینیکل ڈیزائن میں کوئی تبدیلی نہیں کی گئی ہے۔
